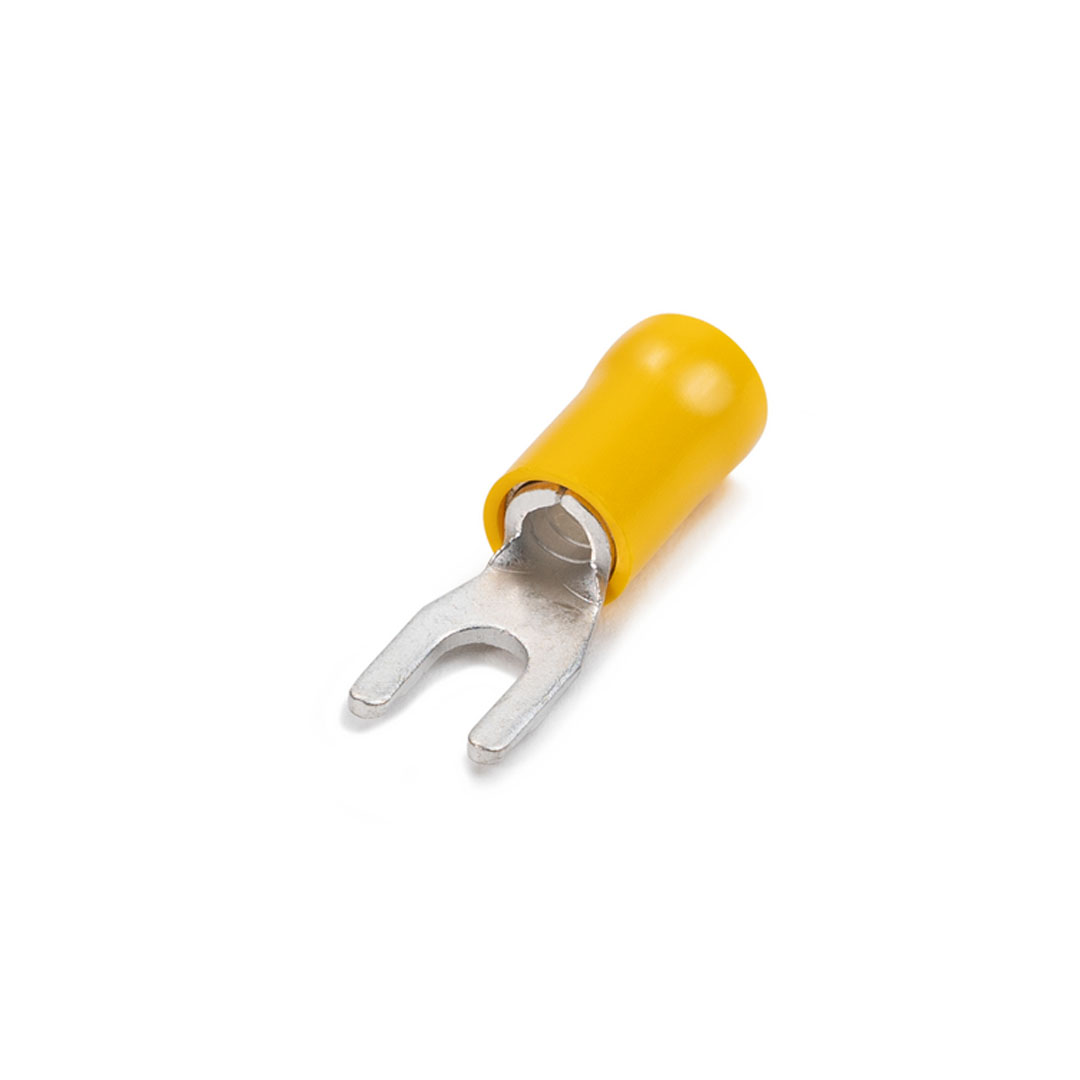

سرسیم دوشاخ روکش‌دار ۴ تا ۶ میلی‌متر مربع مناسب پیچ M5 مدل SD5-5 زرد رنگ

سرسیم دوشاخ روکش‌دار مدل SD5-5 برای اتصال سیم‌های افشان ۴ تا ۶ میلی‌متر مربع به ترمینال‌های پیچی M5 استفاده می‌شود. ساختار دوشاخه امکان نصب و جداسازی سریع سرسیم را بدون خارج‌کردن کامل پیچ فراهم می‌کند و برای تابلوهای برق، سیستم‌های توزیع نیرو، خودرو و ماشین‌آلات مناسب است.

ساختار پرس دوبل و بوش مسی اضافه، علاوه بر اتصال هادی، مهار مکانیکی بهتری برای سیم ایجاد کرده و مقاومت آن را در برابر کشش و لرزش افزایش می‌دهد. روکش زرد PVC نیز رده سطح مقطع سیم را مشخص کرده و از محل پرس محافظت می‌کند.

راهنمای نصب

1. برق مدار را کاملاً قطع کنید.
2. انتهای سیم را ۶ تا ۷ میلی‌متر لخت کنید.
3. تمام رشته‌های هادی را تا انتها وارد سرسیم کنید.
4. از انبر پرس مناسب سرسیم‌های روکش‌دار و فک زرد ۴ تا ۶ میلی‌متر مربع استفاده کنید.
5. محل هادی و بخش نگهدارنده روکش را با مکانیزم پرس دوبل پرس کنید.
6. اتصال را با کشیدن آرام سیم کنترل کرده و دوشاخه را زیر پیچ M5 محکم کنید.

نکات ایمنی

• برای پرس از انبردست معمولی یا فک نامتناسب استفاده نکنید.
• هیچ رشته مسی نباید بیرون از قسمت فلزی باقی بماند.
• دهانه ۵٫۳ میلی‌متری محصول مخصوص پیچ M5 است.
• پیچ اتصال باید کاملاً محکم شود؛ اتصال دوشاخه در صورت شل‌شدن پیچ آسان‌تر از سرسیم حلقوی جدا می‌شود.
• مقادیر 32 آمپر و ۶۰۰ ولت، حدود اعلامی سازنده‌اند؛ ظرفیت واقعی مدار به سطح مقطع سیم، کیفیت پرس، ترمینال مقصد و شرایط دمایی نیز وابسته است.
